IPT2-2#南京中嘉網絡型鍋爐自控終端
ZJGK-IPT2 網絡型自控終端是專門針對鍋爐的性能特點,結合在多種嚴苛環境下長期運行的應用實 踐,開發的一款高性能鍋爐自動監控系統。軟件、硬件配備多重安全保護機制;人機界面符合主流
詳細介紹
IPT2系列7寸觸摸屏鍋爐自控終端
技術參數
人機界面:7英寸真彩觸摸屏(分辨率800*480)
AI 模擬量輸入(檢測溫度、壓力信號):5路(PT100 / 4~20mA可切換)
DI 開關量輸入(檢測水電極、浮球等反饋信號):12路無源觸點信號輸入 + 4路220V交流電壓信號輸入
AO模擬量輸出(調節變頻器、電動調節閥輸出量):2路
DO開關量輸出(控制加熱組、燃燒器、水泵、風機等強電設備信號):8路無源觸點信號
RS-485通訊接口:1路(MODBUS 從機協議)+ 1路(MODBUS 從機協議)/模擬量開關量擴展模塊主機協議
互聯網接口:以太網(RJ45選配)或通過DTU聯接RS-485通訊接口實現聯網
外形尺寸:202*130*70
安裝方式:嵌入式
開孔尺寸: 192*120
一、概述
ZJGK-IPT2 網絡型自控終端是專門針對鍋爐的性能特點,結合在多種嚴苛環境下長期運行的應用實 踐,開發的一款高性能鍋爐自動監控系統。軟件、硬件配備多重安全保護機制;人機界面符合主流風 格,操作直觀、便捷;內置多種節能、環保的優化控制算法。
本說明書包含了 ZJGK-IPT2 系列控制器所有支持的控制類型的描述。具體功能,請閱讀“七、運 行與控制”部分。

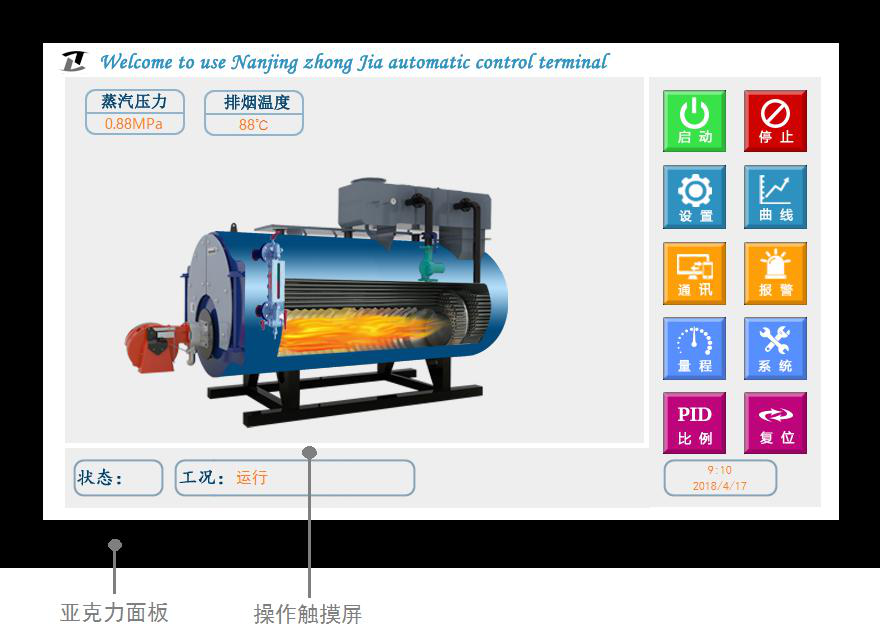

二、顯示與操作 2.1 面板介紹
一、概述
ZJGK-IPT2 網絡型自控終端是專門針對鍋爐的性能特點,結合在多種嚴苛環境下長期運行的應用實 踐,開發的一款高性能鍋爐自動監控系統。軟件、硬件配備多重安全保護機制;人機界面符合主流風 格,操作直觀、便捷;內置多種節能、環保的優化控制算法。
本說明書包含了 ZJGK-IPT2 系列控制器所有支持的控制類型的描述。具體功能,請閱讀“七、運 行與控制”部分。
二、顯示與操作 2.1 面板介紹

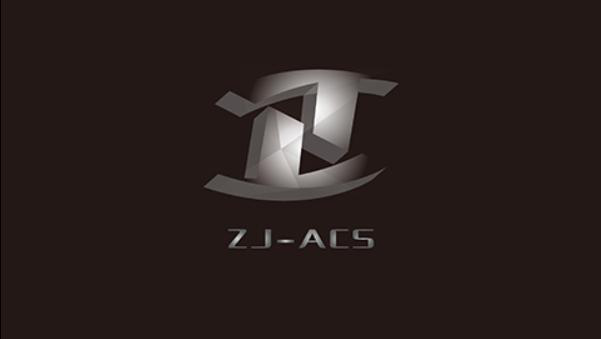

2.2 通電開機 接通電源,蜂鳴器發出“滴”的提示音同時觸摸屏顯示開機畫面。如下圖:
注:以上展示的是通用產品的開機畫面,也支持為用戶定制開機畫面。
2.3 系統狀態界面
開機畫面顯示 5 秒后,控制器自動跳入主菜單“系統狀態”界面顯示,控制器處于待機狀態。
在待命狀態下,按“”鍵,進入運行狀態,控制器根據開始控制燃燒器或加熱組的啟停和 水泵等設備啟停。下圖為控制器運行狀態下,系統狀態的顯示,1 為熱水爐,2 是蒸汽爐,3 為電加熱,具體爐型的系統狀態界面的顯示內容會有差別,以最終產品為準。
2.3 系統狀態界面
開機畫面顯示 5 秒后,控制器自動跳入主菜單“系統狀態”界面顯示,控制器處于待機狀態。
在待命狀態下,按“”鍵,進入運行狀態,控制器根據開始控制燃燒器或加熱組的啟停和 水泵等設備啟停。下圖為控制器運行狀態下,系統狀態的顯示,1 為熱水爐,2 是蒸汽爐,3 為電加熱,具體爐型的系統狀態界面的顯示內容會有差別,以最終產品為準。

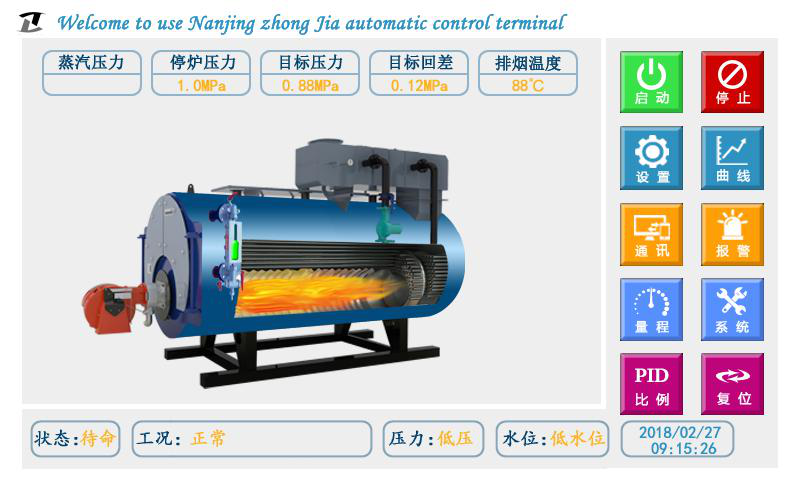

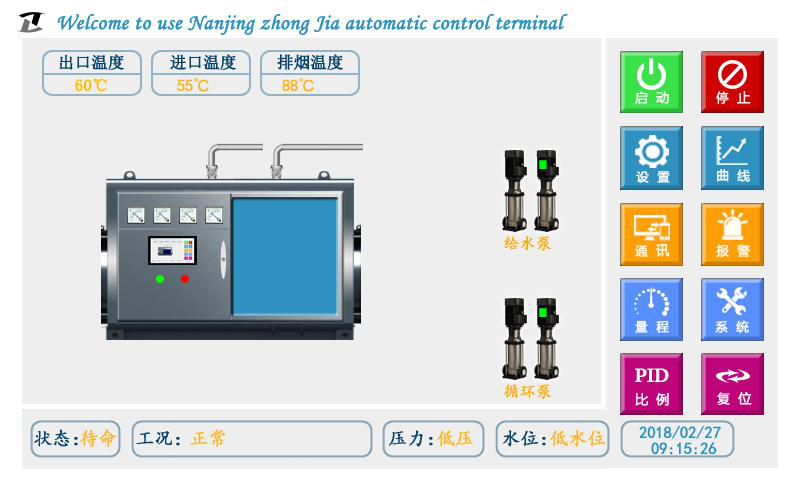

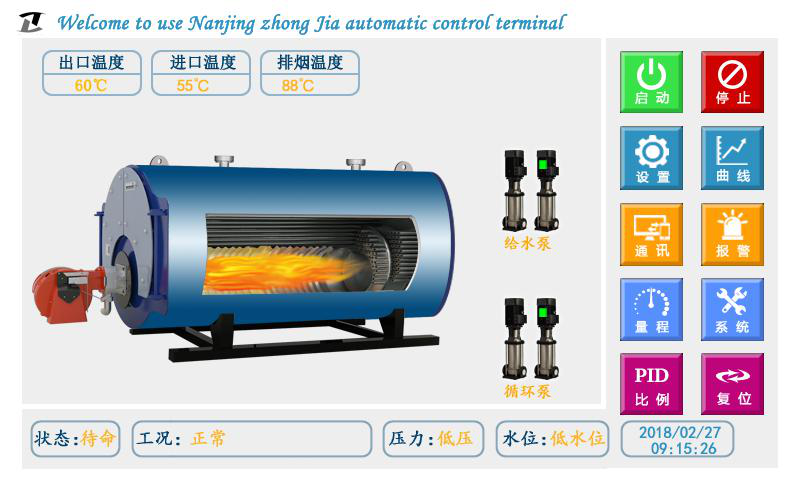

1.熱水爐 2.蒸汽爐 3.電熱爐
在屏幕左下方顯示控制器目前所處的狀態。當控制器處于待命狀態時該位置顯示“待命”;當控 制器處于運行狀態時該位置顯示“運行”;當控制器處于報警狀態(聯鎖停爐保護)時該位置顯示“報 警”。
在屏幕正下方顯示控制器的工況。工況包括定時信息和燃燒器狀態。非報警狀態下,無定時顯示 “無定時”,有定時顯示“啟動時段”或“停止時段”;報警狀態下顯示具體的報警信息。屏幕上同時顯示燃燒器(加熱組)、補水泵(給水泵)、循環泵(冷凝泵)的工作狀態,水泵的 主備狀態和手自動狀態。
在鍋爐的上方顯示當前鍋爐的出口溫度、進口溫度或蒸汽的壓力狀況(壓力 變送器顯示壓力值)以及排煙溫度等。在鍋爐的左側是鍋筒水位的模擬水位計,顯示鍋筒水位的狀態。 2.4 參數設置及數據查閱 該自控終端采用全觸摸功能操作,根據功能需要觸摸對應的功能按鍵:
在屏幕正下方顯示控制器的工況。工況包括定時信息和燃燒器狀態。非報警狀態下,無定時顯示 “無定時”,有定時顯示“啟動時段”或“停止時段”;報警狀態下顯示具體的報警信息。屏幕上同時顯示燃燒器(加熱組)、補水泵(給水泵)、循環泵(冷凝泵)的工作狀態,水泵的 主備狀態和手自動狀態。
在鍋爐的上方顯示當前鍋爐的出口溫度、進口溫度或蒸汽的壓力狀況(壓力 變送器顯示壓力值)以及排煙溫度等。在鍋爐的左側是鍋筒水位的模擬水位計,顯示鍋筒水位的狀態。 2.4 參數設置及數據查閱 該自控終端采用全觸摸功能操作,根據功能需要觸摸對應的功能按鍵:
序號 | 按鍵名稱 | 功能介紹 |
1 | 系統開啟功能鍵 | |
2 | 系統關閉功能鍵 | |
3 | 參數設置菜單鍵 | |
4 | 歷史數據及實時工作曲線鍵 | |
5 | MODBUS 通訊站號設置鍵 | |
6 | 故障報警記錄查詢鍵 | |
7 | 一次儀表量程設置鍵 | |
8 | 爐型、系統配置鍵 | |
9 | PID 參數設置鍵 | |
10 | 故障報警復位鍵 | |
11 | 故障報警消音鍵 |
根據提示,輸入“用戶密碼”后,進入?yún)?shù)設置界面。在參數設置界面里根據用戶需求可設 置定時、啟停的溫度或壓力等參數(實際設置的參數,根據鍋爐設計要求定制)。如下圖:

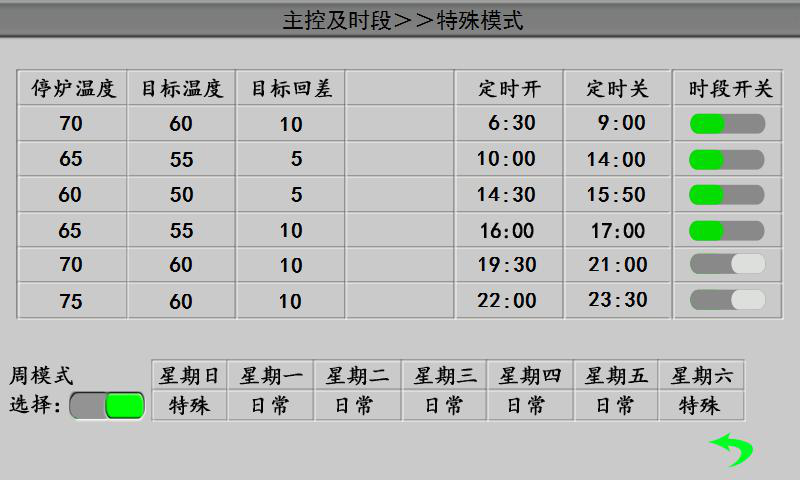

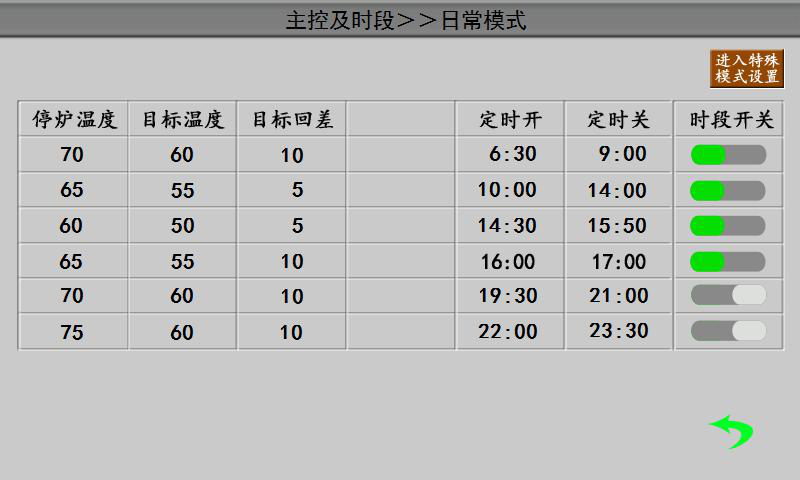

日常模式操作界面 特殊模式操作界面 公共參數設置界面
通訊參數、量程參數、系統參數、PID 參數,為工廠參數,需要提供“系統密碼”方可進入。
按、、、鍵可進入相應的界面。

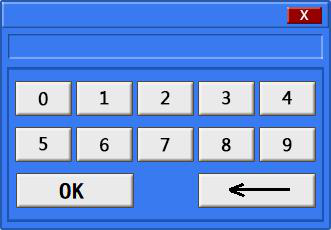

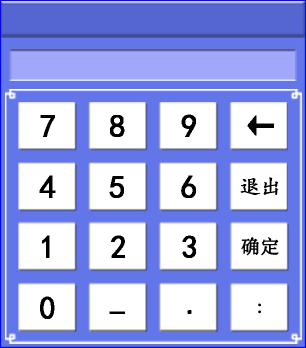

在以上界面中,點擊需設置的參數,屏幕會彈出如下數字鍵盤,輸入所需數據后,按“確定” 鍵即可。待數據全部設置完畢后,點擊“”鍵,則退出該界面,參數即被保存。
按、、、鍵可進入相應的界面。
在以上界面中,點擊需設置的參數,屏幕會彈出如下數字鍵盤,輸入所需數據后,按“確定” 鍵即可。待數據全部設置完畢后,點擊“”鍵,則退出該界面,參數即被保存。

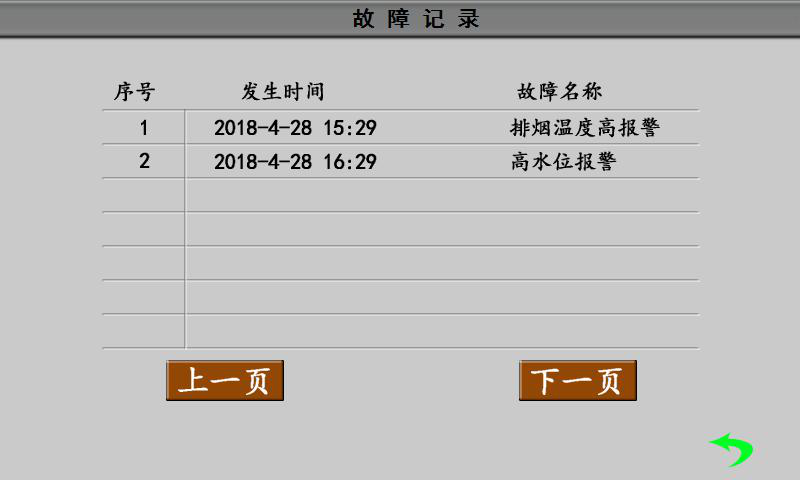

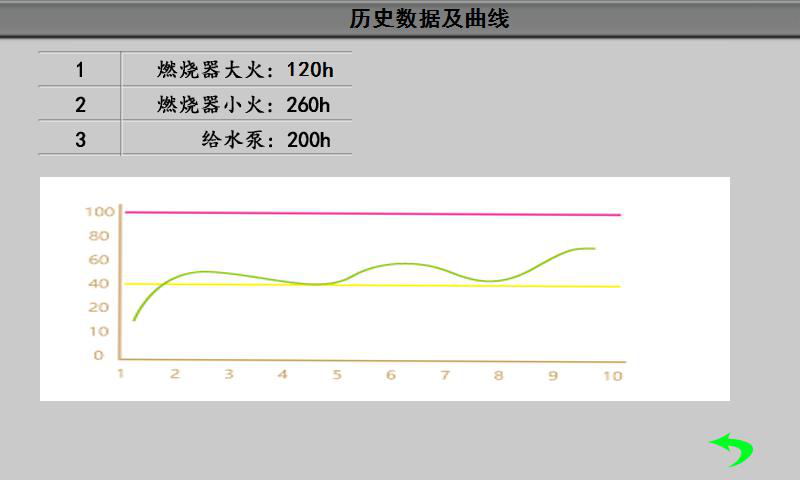

故障記錄、歷史數據及實時曲線調顯按、分別進入故障記錄界面和歷史數據及實時曲線界面。如下圖所示。
故障記錄界面 歷史數據及實時曲線界面
2.5 日期、時間設置

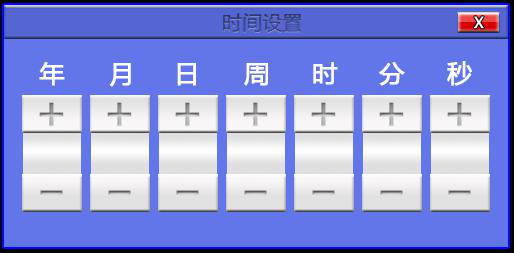

按下時間顯示區域,屏幕會彈出日期、時間設置界面,可方便、直觀地調節各參數。
按下時間顯示區域,屏幕會彈出日期、時間設置界面,可方便、直觀地調節各參數。
2.6 設備操作界面 在主系統界面,按下所顯示的設備,可自動彈出手動操作界面。按設備操作鍵盤上的按鍵,可手動修改設備的相關參數。如下圖(以給水泵手動控制為例)
三、報警與聯鎖保護
控制器開機后即不間斷地對溫度傳感器、壓力傳感器、水位傳感器以及自身電路進行檢測,檢測到故障時,立即發出聲光報警并聯鎖關閉燃燒器或加熱組和水泵等設備。并在屏幕下方的工況欄中,顯示出具體的報警信息。
報警時控制器內部蜂鳴器發出報警聲,報警輸出繼電器間歇閉合。按“”鍵可關閉報警聲。
控制器進入報警狀態后將自身鎖定,即使報警信號消失也不會自行退出報警狀態。操作人員排除 報警后按“”鍵將控制器復位。 控制器檢測到報警時,會把發生報警信息記錄來下,可通過查閱報警記錄,檢測最近發生的 10 條 報警記錄。(具體如何查閱請翻看“故障記錄界面”的操作)
四、安裝接線
4.1 安裝方法
按“外形及開孔尺寸圖”開安裝孔,將需接電線從開孔處穿出。
按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。
將控制器裝入安裝孔。
如需檢修控制器,可將端子方便地拔出,不用拆除接入的電線;當將端子插入控制器時,應確保接插到位。
4.2 輸入信號(可能的輸入信號)
接線 輸入信號的接線請使用 0.3mm2的銅質多股軟導線,應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅 網)請接在安裝立柱上,并通過螺絲與線路板壓緊。
溫度傳感器 使用熱電阻(PT100)作為溫度傳感器,分度號為:R(0℃)=100Ω,R(100℃)=138.5Ω。
壓力傳感器 壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低 整定值時該觸點閉合;壓力高于高整定值時該觸點斷開)接入控制器。
當壓力傳感器為壓力變送器時,本控制器支持 4~20mA 的輸入信號,量程可以自由設定。
注:本控制器五路模擬量輸入通道,都可以接入 PT100 或 4~20mA 的輸入信號。通過撥碼開關實現輸 入信號的轉換。
水位傳感器三、報警與聯鎖保護
控制器開機后即不間斷地對溫度傳感器、壓力傳感器、水位傳感器以及自身電路進行檢測,檢測到故障時,立即發出聲光報警并聯鎖關閉燃燒器或加熱組和水泵等設備。并在屏幕下方的工況欄中,顯示出具體的報警信息。
報警時控制器內部蜂鳴器發出報警聲,報警輸出繼電器間歇閉合。按“”鍵可關閉報警聲。
控制器進入報警狀態后將自身鎖定,即使報警信號消失也不會自行退出報警狀態。操作人員排除 報警后按“”鍵將控制器復位。 控制器檢測到報警時,會把發生報警信息記錄來下,可通過查閱報警記錄,檢測最近發生的 10 條 報警記錄。(具體如何查閱請翻看“故障記錄界面”的操作)
四、安裝接線
4.1 安裝方法
按“外形及開孔尺寸圖”開安裝孔,將需接電線從開孔處穿出。
按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。
將控制器裝入安裝孔。
如需檢修控制器,可將端子方便地拔出,不用拆除接入的電線;當將端子插入控制器時,應確保接插到位。
4.2 輸入信號(可能的輸入信號)
接線 輸入信號的接線請使用 0.3mm2的銅質多股軟導線,應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅 網)請接在安裝立柱上,并通過螺絲與線路板壓緊。
溫度傳感器 使用熱電阻(PT100)作為溫度傳感器,分度號為:R(0℃)=100Ω,R(100℃)=138.5Ω。
壓力傳感器 壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低 整定值時該觸點閉合;壓力高于高整定值時該觸點斷開)接入控制器。
當壓力傳感器為壓力變送器時,本控制器支持 4~20mA 的輸入信號,量程可以自由設定。
注:本控制器五路模擬量輸入通道,都可以接入 PT100 或 4~20mA 的輸入信號。通過撥碼開關實現輸 入信號的轉換。
PT100 | 4~20mA |
1-OFF 2-ON | 1-ON 2-OFF |
水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器,當水位高于電極時,電極通過水和測量筒殼體之間形成回路;當水位低于電極時,電極和測量筒殼體之間沒有回路。控制器通過檢測該信號得到水位狀態。
水位電極的公共端請務必接在測量筒的殼體上,切不可接在鍋爐殼體或不銹鋼外包上,更不能接在電源零線上!雖然這樣接線有時也能夠使控制器檢測到水位,但會使水位檢測的可靠性和穩定性下降,甚至可能燒毀控制器輸入電路。
應注意保持水電極絕緣體部分的清潔,水垢或其他污物可能使電極兩端的絕緣性能降低,導致控 制器無法分辨水位(由于絕緣性能降低,電極和公共端之間始終存在回路,控制器檢測到的信號就會始 終顯示有水)。
爐壁溫度開關 爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定,當爐壁溫度高于整定值時,溫度開關觸點信號斷 開。該信號反映鍋爐水位是否低于傳感器安裝位置,是否可能存在干燒現象,可以作為極限低水位保 護的備份,進一步提高鍋爐運行的安全性。
燃燒器熄火報警
當燃燒器程序控制器檢測到燃?xì)鈮毫Ξ惓?、風壓異常、火焰中斷或未點燃等異常,會立即停爐保 護,鎖定程控器,并在燃燒器故障燈信號上輸出 220V AC 電壓信號。
控制器檢測到該信號后,聯鎖關閉水泵等受控設備,在屏幕上顯示報警信息并發出聲光報警,提示司爐人員及時處理。
4.3 控制輸出
接線
控制輸出線請根據受控電器的功率選用適當截面積的銅質多股軟導線,應注意端子接線的牢靠,否則通電后容易導致端子發熱燒毀。
請與傳感器弱電信號線分開穿管,走線中也應避免與傳感器弱電信號線平行。必須平行走線時,請將2個線束間隔15cm或更大距離,避免將電磁干擾過多地導入弱電系統。
燃燒器控制
① 燃燒器控制輸出為繼電器常開觸點的兩端,無電源輸出。
② 繼電器觸點容量為 10A/220VAC,使用時負載不應大于 500W。
③ 燃燒器控制輸出可接燃燒器的啟停控制端,也可串聯在燃燒器的電源回路中。
加熱組控制
① 控制輸出為繼電器常開觸點的兩端,無電源輸出。
② 繼電器觸點容量為 10A/220VAC,使用時負載不應大于 500W。
③ 應外接適當功率的接觸器和漏電保護器驅動加熱組。
水泵(或補水電磁閥)控制
① 水泵控制輸出為繼電器常開觸點的兩端,無電源輸出。通常將其串聯在水泵的供電回路中。
② 繼電器觸點容量為 10A/220VAC,使用時負載不應大于 500W。建議接線時在該繼電器回路串聯 一個 20A 的保險絲作為過載保護。
③ 如水泵功率大于 500W 或要求使用三相供電時則應外接適當功率的接觸器和熱過載繼電器。
電流輸出 本控制器具有兩路 4~20mA 輸出通道,可以用來實現連續調節功能,可配接變頻器等設備。
五、異常處理及故障排除
5.1 通電無顯示 控制器得電后,發出一聲提示音。如無提示音請使用萬用表檢查電源進線端應有 24VDC 電壓。如 上述測試正常請與我公司用戶服務部門(13839468258)聯系。
5.2 燃燒器(或加熱組)不工作請觀察屏幕顯示,燃燒器(或加熱組)是否處于運行狀態。如屏幕上燃燒器(或加熱組)無工作 顯示,請觀察壓力顯示是否為高壓、溫度是否過高、控制器是否不處于運行狀態等,因?yàn)樵谶@些狀態 下控制器將不會啟動燃燒器(或加熱組)。 如屏幕上燃燒器(或加熱組)有工作顯示,請使用萬用表檢查燃燒器(或加熱組)控制輸出端子 兩端是否有 220V 交流電壓,如有 220V 交流電壓則請與我公司用戶服務部門聯系并將此情況說明;如 無 220V 交流電壓,請檢查燃燒器(或加熱組)供電回路是否正?;蛉紵鞅旧硎欠裉幱诒Wo(hù)鎖定狀態。
5.3 水泵不工作 請觀察屏幕顯示,水泵是否處于運行狀態。如屏幕上水泵無運行顯示,請觀察水位顯示是否為中 水位或高水位、水泵是否處于手動狀態、控制器是否處于報警狀態等,因?yàn)樵谶@些狀態下控制器將不 會啟動水泵。 如屏幕上水泵有運行顯示,請使用萬用表檢查水泵控制輸出端子兩端是否有 220V 交流電壓,如有220V 交流電壓請與我公司用戶服務部門聯系并將此情況說明;如無 220V 交流電壓,請檢查水泵供電回 路是否正常。
六、售后服務
當安裝、調試、使用等過程中遇到任何問題時,請及時與我公司聯系(13839468258),售后服務部門負責解答 咨詢并給出解決方案。
南京中嘉自控系統有限公司具備完善的售后服務體系和品質管理系統,嚴格遵守國家三包規 定,向用戶提供本機自出廠之日起因自身產品質量問題 12 個月內實行在廠免費保修,終身提 供免費維護和技術咨詢,保修期外若產品損壞只收取成本費。
七、運行與控制
這部分內容主要是針對客戶購買的具體型號控制器的介紹說明。
模式列表
模式序號 | 特征描述 |
1 | 燃?xì)獬簾崴仩t 二段火 |
2 | 燃?xì)獬簾崴仩t 二段火 室外溫度補償 |
3 | 燃?xì)庹婵斟仩t 二段火 壓力開關 |
4 | 燃?xì)庹婵斟仩t 二段火 壓力開關 室外溫度補償 |
5 | 燃?xì)庹婵斟仩t 二段火 壓力變送器 |
6 | 燃?xì)庹婵斟仩t 二段火 壓力變送器 室外溫度補償 |
7 | 電熱水鍋爐 6加熱組 |
8 | 燃?xì)庹羝仩t 電極4+1 |
9 | 燃?xì)庹羝仩t 電極6+1 連續給水 |
10 | 電熱蒸汽鍋爐 電極4+1 |
11 | 燃?xì)鈱?dǎo)熱油鍋爐 進出口壓差電調閥控制 壓力變送器 |
12 | 電熱導熱油鍋爐 壓力變送器 |
13 | 電真空鍋爐 6加熱組 壓力變送器 室外溫度補償 |
14 | 承壓熱水鍋爐 |
15 | 電承壓熱水 |
16 | 電蒸汽(壓力開關) |
17 | 燃?xì)庹羝仩t 電極4+1 保護顯示 差壓變送器式連續給水 |
18 | 承壓熱水鍋爐(比調) |
19 | 承壓熱水鍋爐(進、出口壓力變送器) |
20 | 燃?xì)庹婵斟仩t 二段火 出口溫度控制燃燒器 無真空泵 |
21 | 電真空鍋爐 單回路 負壓蒸汽溫度檢測 室外溫度補償 |
22 | 燃煤蒸汽鍋爐 4+1電極位式給水 |
23 | 燃煤蒸汽鍋爐 液位變送器連續給水(接入有效)/4+1電極位式給水 |
24 | 燃煤承壓熱水鍋爐 |
25 | 燃煤導熱油鍋爐 |
26 | 燃?xì)鈱?dǎo)熱油鍋爐 進出口壓差電調閥控制 電接點壓力表 |
27 | 電熱導熱油鍋爐 電接點壓力表 |
模式 1:常壓熱水鍋爐(二段火)
7.1 參數范圍
主控參數:
停爐溫度:2~100℃。 當出口溫度達到此數值,系統關閉燃燒器。
目標溫度:1~98℃。 當出口溫度大于此數值,系統由大火轉為小火。
啟爐回差:1~98℃。 當出口溫度低于“目標溫度”-“啟爐回差”時,系統啟動燃燒器。
時段參數:
系統支持日常和特殊兩套時段參數,每套時段參數分為 6 個時間段,每個時間段分別對應一套主控參數。日常和特殊模式可以自由選擇,各模式下的時間段也可自由啟用。
公共參數:
排煙報警溫度:10~400℃。當排煙溫度達到此數值,系統將產生報警。
報警溫度:3~105℃。 當出口溫度達到此數值,系統將產生報警,并停爐保護。
開泵溫度:0~98℃。
關泵溫度:0~98℃。
防凍參數:
在非運行狀態,或在定時停止時段內,系統支持防凍工作模式,可以選擇關閉。
停爐溫度:10~50℃。 當出口溫度達到此數值,系統關閉燃燒器。
啟爐溫度:5~48℃。 當出口溫度低于此數值,系統將啟動燃燒器。
7.2 控制方式
7.2.1 燃燒器控制
在運行狀態下,當前時間處于啟動時間段內:
當出口溫度達到“停爐溫度”設定值時,系統關閉燃燒器;當出口溫度低于“目標溫度”-“啟爐回差”時,系統啟動燃燒器;當出口溫度高于“目標溫度”時,系統將由大火轉為小火。
7.2.2 補水泵控制
當水位低于“低位電極”,補水泵啟動;當水位達到“高位電極”,補水泵停止。
7.2.3 循環泵控制
在運行狀態下,當前時間處于啟動時間段內:
①“開泵溫度”設定值 > “關泵溫度”設定值
當出口溫度達到“開泵溫度”設定值時,循環泵啟動;當出口溫度低于“關泵溫度”設定值時,循環泵關閉。
②“開泵溫度”設定值 < “關泵溫度”設定值
當出口溫度低于“開泵溫度”設定值時,循環泵啟動;當出口溫度達到“關泵溫度”設定值時,循環泵關閉。
③“開泵溫度”設定值 = “關泵溫度”設定值 循環泵一直保持運行狀態。 如系統退出運行狀態,或退出運行時段后,如防凍功能有效,循環泵則一直保持運行狀態。
7.3 報警信息 以下列舉出此控制器可能遇到的故障信息
③“開泵溫度”設定值 = “關泵溫度”設定值 循環泵一直保持運行狀態。 如系統退出運行狀態,或退出運行時段后,如防凍功能有效,循環泵則一直保持運行狀態。
7.3 報警信息 以下列舉出此控制器可能遇到的故障信息
故障名稱 | 原因 | 處理 |
出口溫度傳感器故障 | 傳感器短路或斷路 | 報警、停爐 |
排煙溫度高報警 | 排煙溫度達到“排煙溫度”設定值 | 報警、不停爐 |
出口溫度高報警 | 出口溫度達到“報警溫度”設定值 | 報警、停爐 |
極限低水位報警 | 鍋爐水位低于“極限低水位電極” | 報警、停爐 |
水位傳感器故障 | 較高位置的電極檢測到有水,較低位置的電 | 報警、停爐 |
極反而沒有檢測到有水 | ||
爐壁溫度高報警 | “爐壁超溫報警”信號斷開 | 報警、停爐 |
外部連鎖報警 | “外部連鎖急停保護”信號斷開 | 報警、停爐 |
燃燒器故障報警 | “燃燒器故障”信號輸入端有220VAC | 報警、停爐 |
燃?xì)庑孤﹫?bào)警 | “燃?xì)庑孤﹫?bào)警”信號輸入端有220VAC | 報警、停爐 |
燃?xì)鈮毫Φ蛨?bào)警 | “燃?xì)鈮毫Φ蛨?bào)警”信號輸入端有220VAC | 報警、停爐 |
燃?xì)鈮毫Ω邎?bào)警 | “燃?xì)鈮毫Ω邎?bào)警”信號輸入端有220VAC | 報警、停爐 |
排煙溫度傳感器、進口溫度傳感器不接或短接,則不顯示不報警。
